Magnus-serien - Til blødgøring af større mængder vand
Magnus-serien - Til blødgøring af større mængder vand
Magnus-serien er udviklet til professionel blødgøring af større vandmængder. Systemet er modulopbygget, så du kan skræddersy en løsning til netop dit vandforbrug og dine spidsbelastninger – og udvide den løbende, når behovet ændrer sig.
Maguns kan anvendes til eks. etageejendomme, industri og hotel- og restaurationsbranchen. Alle Magnus-modeller er strømløse og drives udelukkende af vandtrykket. De bruger et minimum af salt og skyllevand, og de indbyggede duplex-systemer sikrer, at der altid er blødt vand til rådighed – 24/7.
Vigtige highlights:
- Til flerfamiliehuse, industri, hoteller, restauranter og faciliteter
- Modulopbygget – kan udvides når som helst uden at skifte hele anlægget
- Ingen strømforsyning nødvendig (hydraulisk drift)
- Mængdestyret: Regenererer kun ved fuldt opbrugt kapacitet, ingen unødvendigt forbrug af vand og salt
- Duplex-systemer – altid blødt vand til rådighed
- Intet unødvendigt forbrug af salt og skyllevand
- Kompakte systemer, der fylder minimalt
- Godkendt til drikkevand i Danmark (KIWA-certifikat)
På lager
Produktoversigt

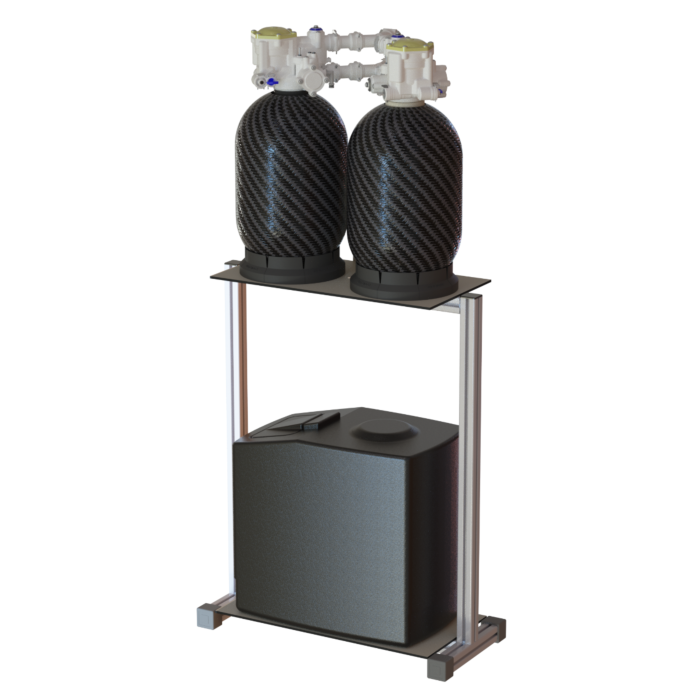

Ideel til lettere kommercielle behov, med høj kapacitet på ca. 2500 m³ årligt ved 18 hårdheder med et moderat peakflow. Det er muligt at udvide senere ved stigende forbrug.
Nøgledata:
- 1” tilslutning
- 60 kg saltbeholder
- Ionbyttervolumen: 2 × 12 L
- Servicevandstrøm: 4,0 m³/t (Δp 1,3 bar)
- Servicevandstrøm med bypass: 2,1 m³/t (Δp 1 bar)
- Forbrug pr. regenerering pr. modul: 60 L vand + 1,2 kg salt
- Udvekslingskapacitet: 1200 (angivet i brochuren)
Magnus 4 er velegnet til lettere kommerciel brug og er et robust valg for virksomheder med moderate krav. Med en kapacitet på ca. 5100m³ årligt ved 18 hårdheder og et højt flow, der kan dække op til 60 lejligheder. Det er muligt at udvide anlægget ved stigende behov.
Nøgledata:
- 5/4” tilslutning
- 2 x 130 kg saltbeholder
- Fordelingsrack med tilslutningslanger til moduler
- Ionbyttervolumen: 4 × 12 L
- Servicevandstrøm: 8,0 m³/t (Δp 1,3 bar)
- Servicevandstrøm: 7,4 m³/t (Δp 1 bar)
- Forbrug pr. regenerering pr. modul: 60 L vand + 1,2 kg salt
- Udvekslingskapacitet: 2400
Industriel løsning til krævende behov. Med en kapacitet på ca. 7600 m³årligt ved 18 hårdheder, med et flow der kan dække de fleste opgaver og 150 lejligheder. Anlægget er også skalerbar uden udskiftning af eksisterende installation.
Nøgledata:
- 2” tilslutning
- 3 x 130 kg saltbeholder
- Fordelingsrack med tilslutningslanger til moduler
- Ionbyttervolumen: 6 × 12 L
- Servicevandstrøm: 12,0 m³/t (Δp 1,3 bar)
- Servicevandstrøm: 11,1 m³/t (Δp 1 bar)
- Forbrug pr. regenerering pr. modul: 60 L vand + 1,2 kg salt
- Udvekslingskapacitet: 3600
Til intensive industrielle behov med høj kapacitet og utrolig højt peak flow. Anlægget har en kapacitet på ca. 10.200 m³ årligt ved 18 hårdheder.
Nøgledata:
- 2” tilslutning
- 4 x 130 kg saltbeholder
- Fordelingsrack med tilslutningslanger til moduler
- Ionbyttervolumen: 8 × 12 L
- Servicevandstrøm: 16,0 m³/t (Δp 1,3 bar)
- Servicevandstrøm: 14,8 m³/t (Δp 1 bar)
- Forbrug pr. regenerering pr. modul: 60 L vand + 1,2 kg salt
- Udvekslingskapacitet: 4800
Note Vigtigt: Magnus-serien er godkendt til drikkevand i Danmark (certifikat fra svensk KIWA).
Virkemåde
Magnus er et strømløst, modulopbygget duplex-blødgøringsanlæg, hvor råvandet ledes gennem komprimerede ionbyttere i to eller flere tanke. Vandtrykket driver anlægget, mens en hydraulisk styring og en delstrøms-vandmåler sørger for, at hver tank først regenererer, når dens fulde kapacitet er udnyttet. Under regenerering føres en saltopløsning gennem ionbytteren, så calcium og magnesium fjernes, og ionbytteren genoplades med natrium.
Konstruktionen med komprimeret ionbytter mellem filtre eliminerer kanaldannelse og gør backwash overflødig, hvilket reducerer skyllevandsforbruget med op til 40 %. Duplex-opbygningen sikrer, at der altid er mindst én fuldt funktionsdygtig tank i drift, så anlægget kan levere blødt vand 24/7, samtidig med at flere moduler kan kobles på efter behov for at skalere kapaciteten.
Generelt
- Råvand (hårdt vand) løber gennem et ionbyttermateriale (resin).
- Ionen bytter:
og
(kalk) bindes til ionbytteren. - Til gengæld frigives
fra ionbytteren til vandet. - Resultatet er blødt vand uden kalkdannelse i installationen.
Duplex
Magnus er opbygget som et duplex-system. Det betyder, at hvert modul består af to ionbytter-tanke, der begge deltager i driften, men regenererer på skift. Under normal drift føres vandet gennem tankene, som leverer blødt vand til installationen. Når kapaciteten i én tank er opbrugt, skifter den over i regenerering, mens den anden fortsætter med at levere blødt vand.
Hvert Magnus-modul er et duplex-anlæg:
- Ét modul = 2 tanke med ionbytter.
- Begge tanke er i drift samtidigt, men de regenererer på skift.
Resultatet er:
- Der er altid mindst én tank til rådighed med kapacitet.
- Under regenerering på den ene tank fortsætter anlægget med at levere blødt vand via den/de, der ikke regenererer.
- Dette gælder også, når der er flere moduler sammenkoblet (4/6/8 pack).
Når du kobler flere moduler sammen, får du:
- Magnus 2 pack: 1 modul → 2 tanke
- Magnus 4 pack: 2 moduler → 4 tanke
- Magnus 6 pack: 3 moduler → 6 tanke
- Magnus 8 pack: 4 moduler → 8 tanke
Alle tanke kan være i drift på samme tid, men regenerering styres, så driften opretholdes kontinuerligt.
Komprimering
En vigtig teknisk pointe ved Magnus er, at ionbyttermassen i tanken ligger komprimeret mellem filtrer skærme, så man undgår:
- kanaldannelse (hvor vandet finder “genveje” gennem resinen)
- ujævn udnyttelse af ionbytteren
- behov for kraftige modskyl kaldet backwash som i traditionelle anlæg
Resultatet er:
- mere ensartet gennemstrømning gennem hele ionbytteren
- effektiv udnyttelse af ionbytteren
- mindre skyllevand pr. regenerering
Ingen elektricitet
En af de vigtigste egenskaber ved Magnus er, at anlægget er 100 % strømløst. Det betyder, at Magnus er et rent hydraulisk anlæg. Der er ingen elektriske styringer eller motorer, hele processen styres af vandtrykket og et hydraulisk ventilsystem, der overvåger, hvor meget vand der har passeret gennem ionbytteren.
Da styringen er forbrugsbaseret, regenererer anlægget først, når den beregnede kapacitet faktisk er brugt op. Der køres altså ikke regenerationer efter tid eller faste intervaller, hvor der stadig er restkapacitet tilbage i ionbytteren. På den måde undgår man at bruge salt og skyllevand på delvist udnyttede filtre, og hver regenerering sker på det mest optimale tidspunkt.
Kombinationen af hydraulisk, forbrugsstyret drift og den komprimerede ionbytter betyder, at Magnus både har et lavt salt- og vandforbrug pr. regenerering og ingen spildkapacitet mellem regenerationerne – og samtidig leverer blødt vand uden afbrydelser, døgnet rundt.
- Der er ingen eltilslutning, ingen elektronik og ingen motorer.
· Da kun en delstrøm går gennem måleren, opnår Magnus et lavere tryktab end mange andre hydrauliske anlæg, hvor hele flowet skal igennem måler- og ventilsystemet.
- Al styring sker via:
- Vandtryk
- Hydrauliske ventiler
- En vandmåler, der registrerer gennemløbet (delstrøm)
Hvordan det virker i praksis:
- Vandtrykket i installationen driver gennemstrømningen gennem anlægget.
- En vandmåler (kun gennemstrømmet af en del af vandet) tæller det totale vandforbrug.
- Når den forudbestemte kapacitet er nået, aktiverer den hydrauliske styring:
- Skift fra “drift” til “regenerering” på den tank, der er brugt op.
- Omlægning af vandvej, så den anden tank (eller de øvrige tanke/moduler) fortsat leverer blødt vand.
Anvendelsesområder
Blødt vand reducerer kalkrelaterede problemer i både køkken og værelser og gør rengøring og vedligehold mere forudsigeligt.
Fordele:
- Forlænger levetiden på:
- Industrivaskemaskiner
- Opvaskemaskiner
- Ovn- og kaffemaskiner
- Mindre kalk på:
- Brusehoveder
- Armaturer
- Toiletter og fliser på værelser og i fællesområder
- Færre driftsstop og lavere vedligeholdelse
- Bedre gæsteoplevelse (blødere vand, mindre kalksynlighed)
Et centralt blødgøringsanlæg er ofte den mest økonomiske løsning, fordi investeringen deles på tværs af mange lejemål.
Fordele:
- Lavere totalomkostning pr. husstand (delt investering)
- Mindre afkalkning og færre drift/vedligehold-opgaver
- Øget komfort for beboere (rengøring, hvidevarer, armaturer)
Fordele:
- Mindre tilkalkning på varmelegemer og komponenter
- Mindre vedligehold, færre afkalkninger og bedre oppetid
- Giver mulighed for lavere sæbedosering ved blødt vand
- Gør administration og vedligehold af vaskeriet nemmere og billigere
- Reducerer:
- Servicebesøg og udskiftning af dele
- Driftsstop på maskiner
Fordele:
- Beskytter udstyr mod belægninger og effektivitetstab
- Mere stabil proces og færre serviceindgreb
- Velegnet hvor blødt vand er et krav til drift eller produktkvalitet
Fordele:
- Færre tilstopninger i dyser og vandingssystemer
- Mindre vedligehold og mere stabil vandfordeling
- Bedre driftssikkerhed i sæsonspidsbelastninger
- Den komprimerede ionbytter er ekstrem effektiv ved lavere kontante flow, da kanaldannelse undgås
Valg af anlæg
I tabellen nedenfor, finder du et udgangspunkt for hvilket anlæg der passer til det konkrete behov.
| 2 pack | Op til 10 lejligheder |
| 4 pack | Op til 60 lejligheder |
| 6 pack | Op til 150 lejligheder |
| 8 pack | Op til +400 lejligheder |
Alternativt kan du anvende størrelsesberegneren til at finde den rigte konfiguration i Magnus-serien:
